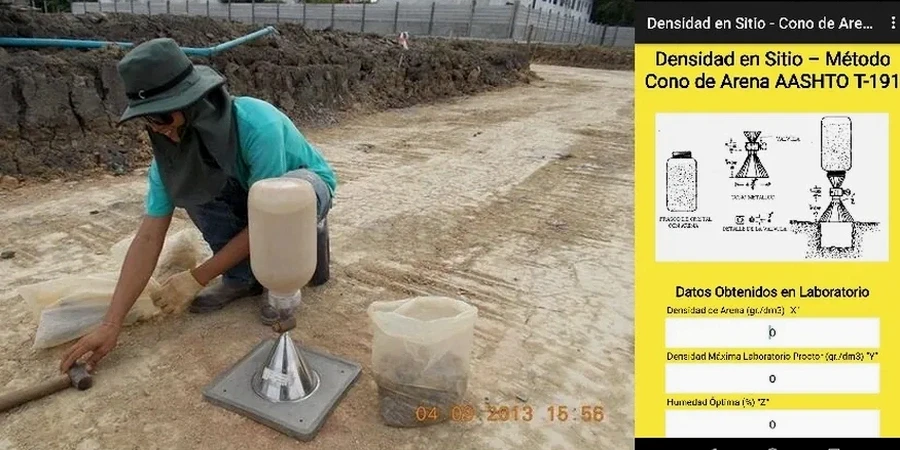

El crecimiento de Santiago, que desde mediados del siglo XX expandió la mancha urbana sobre antiguos lechos de ríos y depósitos volcánicos, obligó a desarrollar técnicas de control de compactación cada vez más exigentes. Hoy, cuando se construye sobre las cenizas pumicíticas de la zona oriente o los finos limosos del sector sur, la verificación en terreno deja de ser un trámite para convertirse en la única garantía de que el suelo soportará la estructura. El ensayo de densidad de campo con cono de arena es el método de referencia que permite contrastar la densidad seca lograda por los rodillos compactadores con la densidad máxima del laboratorio Proctor. En suelos donde la granulometría varía en pocos metros —como ocurre en Las Condes, donde un sondaje puede atravesar tres estratos distintos—, aplicar este control de forma sistemática evita asentamientos diferenciales que luego se manifiestan en fisuras. Complementamos la verificación puntual con un ensayo CPT cuando el proyecto requiere perfiles continuos de resistencia, o con calicatas exploratorias si el acceso de equipos es limitado en laderas de la precordillera.
Un relleno compactado sin verificación in situ es una apuesta: en Santiago, donde el sismo revela cada inconsistencia del subsuelo, el cono de arena sigue siendo el testigo más confiable de la obra gruesa.
Procedimiento y alcance
Consideraciones locales
Un edificio de 12 pisos en Avenida Kennedy, cuyo sello de fundación se proyectó sobre un relleno estructural de 4 metros, comenzó a mostrar fisuras en los muros del primer subterráneo antes de terminar la obra gruesa. La investigación posterior reveló que los controles de densidad de campo se habían espaciado demasiado y que varios puntos no alcanzaban el 90% del Proctor, cuando la especificación exigía un mínimo de 95%. El material, una arcilla limosa de la Formación Las Condes, había sido compactado con humedad por debajo de la óptima, lo que generó colapso al saturarse por infiltración de napas colgadas. Repetir el ensayo de cono de arena en una malla más densa habría detectado las zonas deficientes a tiempo, evitando la costosa inyección de lechada de compensación que demandó la reparación. En Santiago, donde la sismicidad según NCh433 exige que las fundaciones no sufran asientos diferenciales superiores a 2 cm, el control de compactación no es negociable: un dato aislado de laboratorio sin correlación in situ puede enmascarar un problema que el próximo terremoto revelará sin aviso.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normativa aplicable
NCh1508 - Geotecnia: determinación de la densidad in situ mediante el método del cono de arena, NCh1534/2 - Compactación: control de la compactación en obra, NCh433 Of.1996 Mod.2012 - Diseño sísmico de edificios (requisitos de asentamiento admisible), NCh3171 - Geotecnia: clasificación y caracterización de suelos para uso vial
Servicios técnicos vinculados
Control de compactación integral en obra
Ejecución del ensayo de cono de arena según NCh1508 en rellenos estructurales, subrasantes viales y plataformas industriales. Incluye determinación de humedad in situ, cálculo del grado de compactación y emisión de informe técnico con trazabilidad de cada punto verificado, georreferenciado sobre plano de obra.
Verificación de capacidad de soporte post-compactación
Una vez alcanzada la densidad de proyecto, realizamos ensayos de placa de carga estática para confirmar el módulo de reacción del suelo compactado. Este servicio es especialmente relevante en plataformas de Santiago donde la losa de cimentación o el pavimento industrial exigen valores de K30 superiores a 80 MPa/m.
Parámetros típicos
Preguntas frecuentes
¿En qué tipo de suelos de Santiago se puede aplicar el ensayo de cono de arena?
El método es aplicable en la mayoría de los suelos de la cuenca de Santiago, desde las gravas arenosas del sector sur y poniente hasta los limos y arcillas de baja plasticidad de la zona central y nororiente. La limitación principal aparece cuando el tamaño máximo de partícula supera las 2 pulgadas (50 mm), situación frecuente en rellenos de escoria o en botaderos controlados donde se requiere un procedimiento de reemplazo con volumen de agua.
¿Cada cuántos metros cuadrados se debe realizar un ensayo de densidad de campo?
La frecuencia estándar en la Región Metropolitana, según especificaciones del MOP para rellenos masivos, es de un ensayo por cada 250 metros cuadrados y por capa compactada. En zonas críticas como el entorno de pilotes o bajo fundaciones aisladas, la frecuencia puede aumentar a un control por cada 100 metros cuadrados. El ingeniero responsable define la malla definitiva en función de la homogeneidad del material de préstamo y de la categoría sísmica del edificio según la NCh433.
¿Qué precisión tiene el método del cono de arena comparado con el densímetro nuclear?
El cono de arena es considerado el método de referencia por su trazabilidad directa: se mide masa y volumen sin depender de calibraciones radiactivas que pueden derivar con la humedad o la composición química del suelo. En suelos finos homogéneos la precisión alcanza ±1.5% del grado de compactación, mientras que el densímetro nuclear puede introducir errores de hasta ±3% si no se calibra con un contraste de cono de arena en el mismo material. La desventaja del cono es el tiempo de ejecución, mayor que el nuclear, pero la confiabilidad del dato lo justifica en controles definitivos.
¿Cuál es el costo de un ensayo de densidad de campo en Santiago?
El valor de un ensayo individual de cono de arena en la Región Metropolitana oscila entre $45.000 y $78.000, dependiendo de la cantidad de puntos a ejecutar en una misma visita, la distancia hasta la obra y si se requiere informe con trazabilidad georreferenciada. Para contratos de control continuo en obras de más de 2.000 metros cuadrados se ofrecen condiciones especiales con descuento por volumen.
