La aplicación de la normativa NCh1508 y NCh2369 en la cuenca de Santiago exige un conocimiento detallado de los depósitos sedimentarios que rellenan el valle del río Mapocho. Al proyectar un diseño de vibrocompactación en esta ciudad, habitada por más de 6 millones de personas, resulta indispensable correlacionar la granulometría del suelo con la energía de compactación requerida, porque los estratos fluviales presentan variaciones laterales que no siempre se detectan con sondajes aislados. El equipo técnico aborda cada proyecto evaluando la fracción fina presente, ya que un contenido de limos superior al 15% puede inhibir la eficiencia del proceso si no se ajusta la malla de drenaje y la secuencia de vibrado. Complementamos esta evaluación con un ensayo CPT cuando se necesita un perfil continuo de resistencia por punta, lo que permite identificar lentes de material fino que comprometerían la densificación uniforme del estrato granular.
La densificación por vibrocompactación en las gravas de Santiago puede elevar la compacidad relativa desde un 45% hasta más del 75%, reduciendo asentamientos diferenciales en zonas sísmicas activas.
Procedimiento y alcance
Consideraciones locales
Las condiciones del subsuelo en el sector de Ciudad Empresarial, en Huechuraba, difieren marcadamente de las que encontramos en la ribera sur del Mapocho, entre Providencia y Las Condes. Mientras que en el primer caso predominan gravas limosas con intercalaciones de cenizas volcánicas que exigen un diseño de vibrocompactación con precarga y drenes verticales, en el segundo abundan las gravas limpias de matriz arenosa que responden con rapidez a la energía del vibrador. Omitir una caracterización geotécnica diferenciada por sectores puede derivar en una densificación heterogénea que genere asentamientos diferenciales inadmisibles bajo una losa de cimentación. El laboratorio, acreditado bajo ISO 17025, ejecuta ensayos triaxiales cíclicos sobre muestras representativas de cada unidad geomorfológica para verificar que el incremento de la razón de resistencia cíclica post-tratamiento cumpla con los requisitos de la microzonificación sísmica de Santiago, documento que delimita zonas con distinta demanda de deformación ante un sismo de diseño.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normativa aplicable
NCh1508.Of2014 - Geotecnia: Estudio de mecánica de suelos, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 - Diseño estructural: Cargas de viento y nieve
Servicios técnicos vinculados
Investigación geotécnica y modelo de densificación

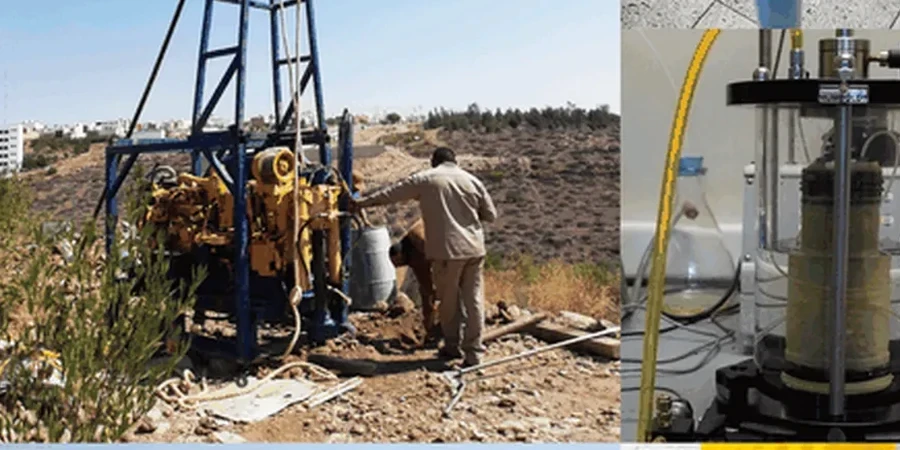

Ejecutamos campañas de sondajes SPT y CPTu para definir la estratigrafía de detalle, el nivel freático y la compacidad inicial del depósito. Con esos datos construimos un modelo numérico que predice el radio de influencia del vibrador y la energía necesaria en cada punto de la malla de tratamiento.
Prueba piloto de vibrocompactación
Antes de la producción masiva realizamos una prueba en un sector representativo del terreno, instrumentando el avance del vibrador y midiendo asentamientos superficiales. La prueba permite calibrar la frecuencia, el tiempo de permanencia y la separación entre puntos para alcanzar la densidad objetivo.
Control de calidad y verificación post-tratamiento
Aplicamos ensayos de penetración estándar (SPT) y ensayos de cono sísmico (SCPT) distribuidos según una grilla de control estadístico. Comparamos los valores de N60 y Vs antes y después del tratamiento, y emitimos un informe de conformidad con la normativa NCh1508 y NCh2369.
Parámetros típicos
Preguntas frecuentes
¿En qué tipo de suelos de Santiago funciona mejor la vibrocompactación?
La vibrocompactación alcanza su máxima eficiencia en depósitos granulares limpios, como las gravas arenosas de los abanicos aluviales que bordean el sector oriente de Santiago, entre La Reina y Las Condes. En estos suelos, con un contenido de finos inferior al 10%, se logran incrementos de compacidad relativa de 30 a 40 puntos porcentuales. La presencia de bolones no impide el tratamiento, pero obliga a seleccionar vibradores de mayor potencia y a reducir la separación entre puntos de compactación para homogeneizar la densificación.
¿Qué normativa chilena regula el diseño de vibrocompactación?
El diseño se enmarca en la NCh1508, que establece los requisitos para el estudio de mecánica de suelos, y en la NCh2369, que fija las exigencias sísmicas para estructuras industriales. Adicionalmente, la microzonificación sísmica de Santiago, incorporada en la práctica local mediante el decreto supremo respectivo, define las demandas de deformación que el suelo mejorado debe satisfacer, por lo que nuestros diseños verifican el factor de seguridad contra licuefacción en las zonas con nivel freático somero.
¿Cuánto cuesta un diseño de vibrocompactación en Santiago?
El costo de un diseño de vibrocompactación en Santiago varía según la superficie a tratar y la complejidad del perfil geotécnico. Para proyectos de edificación media, el rango habitual se sitúa entre $694.000 y $2.353.000, considerando la campaña de exploración geotécnica, la prueba piloto, el diseño de la malla de compactación y el control de calidad post-tratamiento con ensayos SPT y CPT.
¿Cómo se verifica que el suelo alcanzó la densidad especificada?
La verificación combina ensayos de penetración estándar (SPT) ejecutados antes y después del tratamiento, comparando los valores de N60 en cada estrato granular. En proyectos de mayor envergadura complementamos con ensayos de cono sísmico (SCPT) para medir el incremento de la velocidad de onda de corte (Vs), y en puntos singulares realizamos ensayos de carga con placa para validar el módulo de deformación de las capas superiores del relleno mejorado.
