La cuenca de Santiago, rellena con depósitos aluviales del río Mapocho y flujos de barro de la formación Lo Barnechea, presenta una compleja estratigrafía donde la prospección directa no siempre es suficiente. La resistividad eléctrica mediante Sondeo Eléctrico Vertical (SEV) ofrece una alternativa no invasiva para mapear contrastes entre gravas fluviales, limos y niveles freáticos, información crítica cuando se planifican excavaciones profundas o cimentaciones en el radio urbano de Santiago. Nuestro equipo técnico, acreditado bajo norma NCh-ISO 17025, despliega arreglos Schlumberger y Wenner para alcanzar profundidades de investigación que superan los 100 metros, adaptándose a los espacios reducidos de una ciudad donde el 56% del suelo presenta clasificación sísmica de tipo C. En Santiago, la variación lateral de resistividad permite detectar paleocanales enterrados bajo el centro histórico, una información que complementamos con el ensayo CPT para calibrar las lecturas geofísicas con datos de punta mecánica.
La resistividad eléctrica transforma contrastes litológicos en modelos geoeléctricos interpretables, revelando desde niveles freáticos colgados hasta zonas de alteración hidrotermal en el basamento rocoso de la cuenca.
Procedimiento y alcance
Consideraciones locales

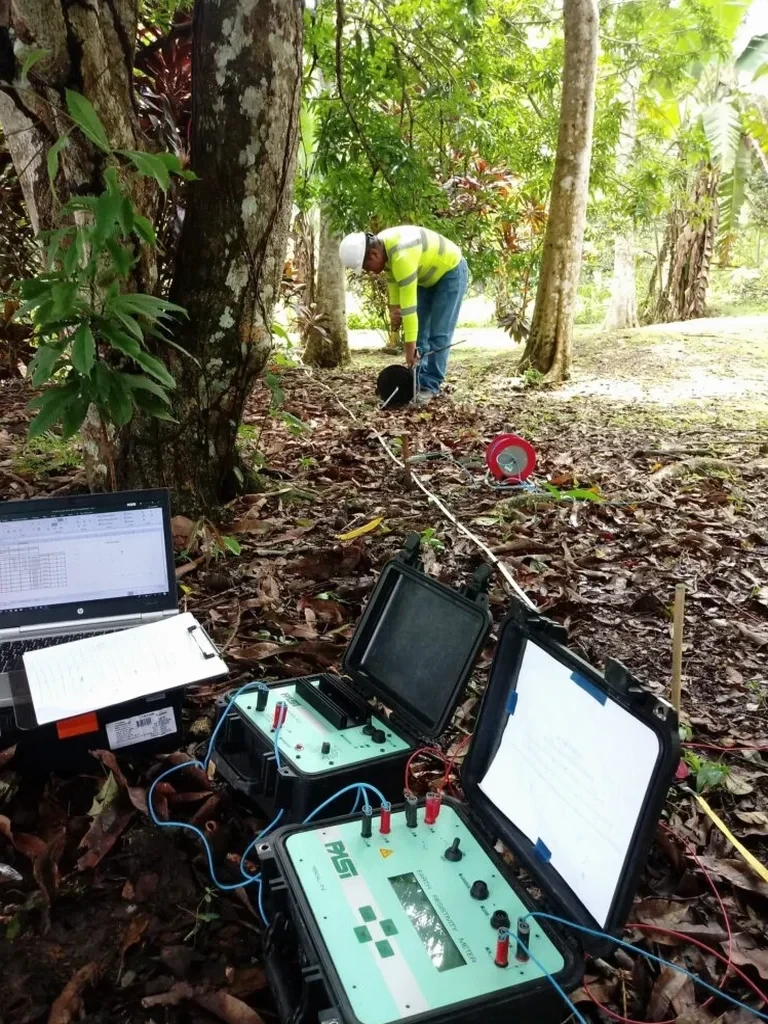

El resistivímetro de corriente continua, con potencia de inyección de hasta 250 W, se conecta a cuatro electrodos clavados en el suelo santiaguino según una geometría predefinida. La corriente inyectada por los electrodos A y B genera un campo eléctrico en el subsuelo, y la diferencia de potencial medida entre los electrodos M y N permite calcular la resistividad aparente del terreno. En Santiago, las interferencias electromagnéticas producidas por la red de Metro —particularmente en el tramo de Línea 1 entre Tobalaba y Los Héroes— pueden introducir ruido de hasta 60 Hz que enmascara las señales geofísicas, por lo que se aplican filtros notch y técnicas de stacking para mejorar la relación señal-ruido. Otro factor crítico es la estacionalidad: durante los meses de invierno, la saturación superficial por lluvias reduce la resistividad de contacto en los electrodos, lo que exige aumentar la potencia de inyección o humedecer artificialmente los puntos de clavado para garantizar una impedancia de contacto inferior a 2 kΩ y evitar derivas en las lecturas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normativa aplicable
NCh3171: Geofísica - Método de resistividad eléctrica, NCh433.Of1996 Mod.2012: Diseño sísmico de edificios, NCh1508: Geotecnia - Estudios de mecánica de suelos, ASTM D6431-18: Standard Guide for Using the DC Resistivity Method (referencia complementaria para adquisición de datos)
Servicios técnicos vinculados
Sondeo Eléctrico Vertical (SEV) unidimensional
Adquisición de curvas de resistividad aparente con arreglo Schlumberger simétrico para modelar la variación vertical de resistividad. Ideal para identificar la profundidad del basamento rocoso y niveles freáticos en terrenos de expansión urbana de Santiago como Lampa o Colina.
Tomografía de resistividad eléctrica 2D
Perfiles continuos de resistividad mediante arreglo Wenner-Schlumberger con electrodos múltiples. Se emplea en Santiago para delinear paleocanales, zonas de falla y plumas de contaminación en suelos industriales, con resolución lateral de 2 a 5 metros.
Monitoreo geoeléctrico temporal
Instalación de líneas de electrodos fijas para mediciones repetitivas que registran la evolución de la humedad del subsuelo. Aplicable en Santiago para controlar la efectividad de inyecciones de grouting o la estabilización de taludes con drenes horizontales.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza un SEV en los suelos de Santiago?
La profundidad de investigación depende de la apertura máxima entre electrodos de corriente AB. En Santiago, con AB/2 de 150 metros en sectores como Quilicura o Pudahuel, se pueden alcanzar profundidades efectivas de 45 a 60 metros en terreno natural. Si el basamento rocoso está más somero, la profundidad de penetración se reduce proporcionalmente. Para investigaciones más profundas en la cuenca, se utilizan aperturas mayores o se combina con métodos electromagnéticos.
¿Qué normativa chilena regula los estudios de resistividad eléctrica?
La norma NCh3171 establece los lineamientos para la adquisición y procesamiento de datos de resistividad eléctrica en Chile. Además, los estudios geofísicos se enmarcan dentro de los requisitos de exploración geotécnica de la NCh1508, y para proyectos sísmicos se complementan con la clasificación de suelo según NCh433, donde la velocidad de onda de corte (Vs30) puede correlacionarse indirectamente con la resistividad en ciertos contextos geológicos.
¿Qué interferencias afectan las mediciones de resistividad en Santiago?
Las principales fuentes de ruido en Santiago son las corrientes vagabundas del sistema de Metro (especialmente en el centro y Providencia), las líneas de alta tensión que cruzan la ciudad, tuberías metálicas enterradas y cercos metálicos conectados a tierra. Nuestro protocolo de campo incluye un relevamiento previo de fuentes de interferencia, orientación de las líneas perpendicular a estructuras lineales y uso de filtros digitales notch de 50 Hz durante la adquisición para mitigar estas perturbaciones.
¿Cuál es el costo de un estudio de resistividad eléctrica en la Región Metropolitana?
El rango de inversión para un estudio de resistividad eléctrica en Santiago oscila entre $318.000 y $432.000, dependiendo de la cantidad de SEVs o metros lineales de tomografía requeridos, la accesibilidad del terreno y la profundidad de investigación solicitada. Este valor incluye la movilización del equipo técnico dentro del Gran Santiago, la adquisición de datos en campo, el procesamiento con software de inversión especializado y la entrega de un informe con perfiles geoeléctricos interpretados.
¿Se puede usar resistividad eléctrica para detectar napas subterráneas en Santiago?
Sí, la resistividad eléctrica es particularmente efectiva para detectar niveles freáticos en la cuenca de Santiago porque el agua subterránea reduce drásticamente la resistividad de los sedimentos saturados. En los sectores de la Depresión Central, las napas colgadas sobre lentes arcillosos generan contrastes de resistividad inferiores a 20 Ω·m, fácilmente diferenciables de las gravas secas que superan los 200 Ω·m. Esta técnica ha sido utilizada con éxito en estudios hidrogeológicos en las comunas de Maipú y Cerrillos.
